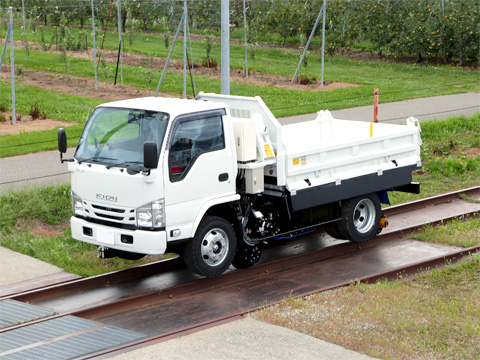

三転ダンプThree Way Dump Truck

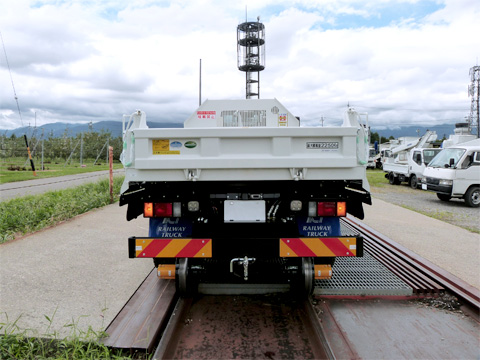

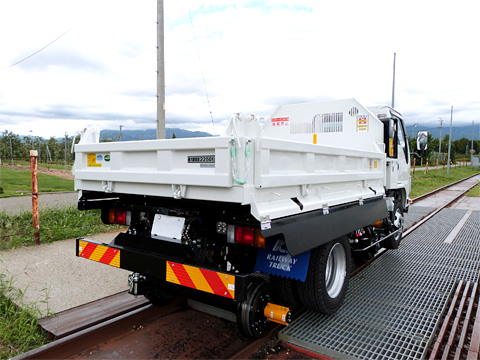

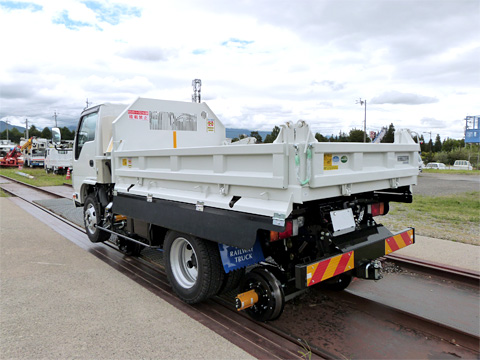

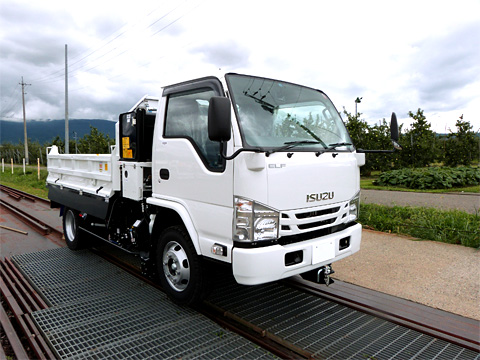

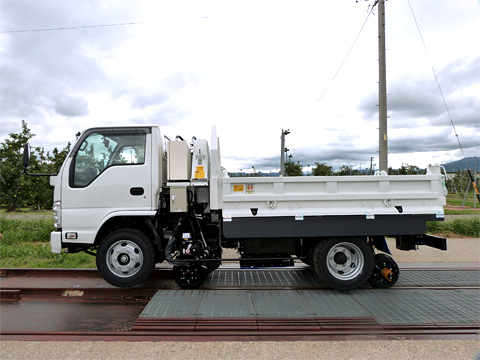

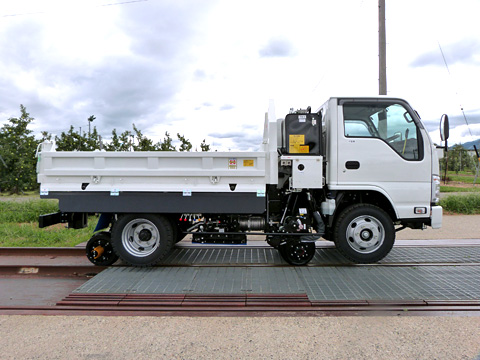

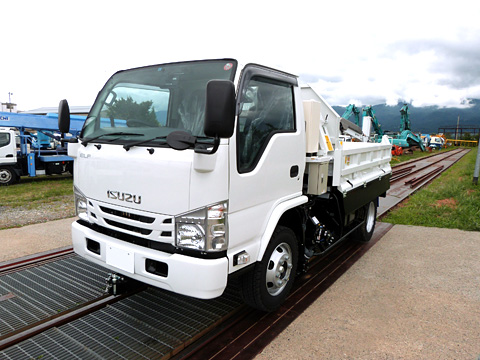

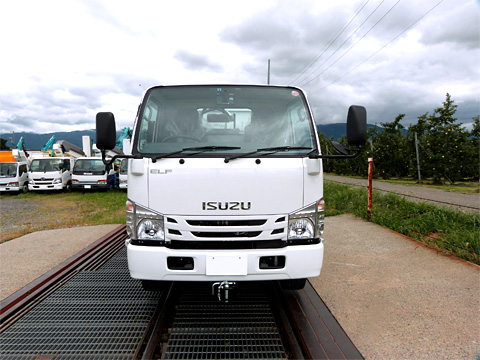

鉄道用三転ダンプThree Way Dump Truck
特長
- 載線・離線に便利な転車台付き。
- 手動ポンプ搭載で、緊急脱出も可能。
- サブバッテリー搭載（切替式）
- 操作性の良いタッチパネル式
- バックアイモニター標準装備
免許区分
中型車（8t）
主要諸元
車輌
| メーカー | いすゞ自動車（株） |
|---|---|
| 型式 | 2PG-NKR88YM |
| 全長 | 5,330mm |
| 全幅 | 2,030mm |
| 全高 | 2,060mm |
| 最低地上高 | 100mm 以上 |
| 積載量 | 2,150kg 以上 |
| 燃料タンク | 軽油63L |
| 乗車定員 | 2 名 |
| 車両総重量 | 7,990kg |
鉄車輪装置
| 適応軌道 | 狭軌（1,067mm）・中間軌（1,372mm）・ 標準軌（1,435mm） |
|---|---|
| 軌道走行 | 勾配 0/1,000 最高時速 35km/h |
| 登坂能力 | 勾配 35/1,000 発信・走行可能 |
| 軌間変更 | 前輪 油圧シリンダ伸縮式 後輪 手動式 |
| 脱輪防止 | 後鉄車輪フレーム中心を回転センターとする 左右揺動装置 |
転車台装置
| 設置部 | レール接地面（絶縁）硬質プラスチック取付 |
|---|---|
| 落下防止装置 | 機械式落下防止装置（自動フックイン及びフックアウト） |
| 旋回動作 | ターンテーブル上下間の旋回ベアリングによる回転作動油圧モーターでの下板回転（無負荷時） |
制御装置
| タッチパネル | 走行操作・照明機器操作・各種警報・警報履歴画面 |
|---|---|
| スイッチパネル | 緊急停止ボタン（タッチパネル内操作スイッチのバックアップ用） |
ダンプ装置
| メーカー | 新明和工業（株） |
|---|---|
| 型式 | DT2-38SA |
| 排出方式 | 三点式 |
| 煽り | 280mm 三方開 着脱式 |
| 排出操作 | 運転室内ダンプレバー 「排出」「中立」「格納」 運転室内切替バルブ「 右」「後」「左」 |
| 未格納警報装置 | ダンプ装置未格納時ブザー音にて警告 |
非常用装置
| 補助バッテリー | メインバッテリーのバックアップ用 |
|---|---|
| 手動ポンプ | 人力にて駆動するバックアップ用ポンプ |
| 緊急停止 | 走行停止と軌道走行装置への作動油供給を停止 |
| ロッキングハブ | 非常時に接続を断ち切り鉄車輪をフリーにする機能 |
| 保安ブレーキ | 運転席に設置 手動油圧式ブレーキ |
その他
| 運転手検出 | 運転手不在時の非常停止（光電センサーにより検出） |
|---|---|
| 連結装置 | 車両前後に取付 ピンリンク式（ピン径φ 25mm） |
| 軌道上ブレーキ灯 | 軌道走行時は「赤色」 ブレーキランプは点灯しない 制動時...車両方向指示器が左右交互に点滅 停車時...車両方向指示器が左右同時に点滅 |
装備品
| バックアイカメラ＆ モニタ |
ベース車両備付 |
|---|---|
| 照明 | 鉄輪灯・・・DC24V × 2 個（LED 白） タイヤ灯・・DC24V × 2 個（LED 白） 作業灯・・・DC24V × 1 個（LED 白） 後照灯・・・DC24V × 2 個（LED 白） |
| その他 | 転車台自動回転機能、 外部電源取出口、 サイドスカート取手取付、 絶縁短絡切替装置 |

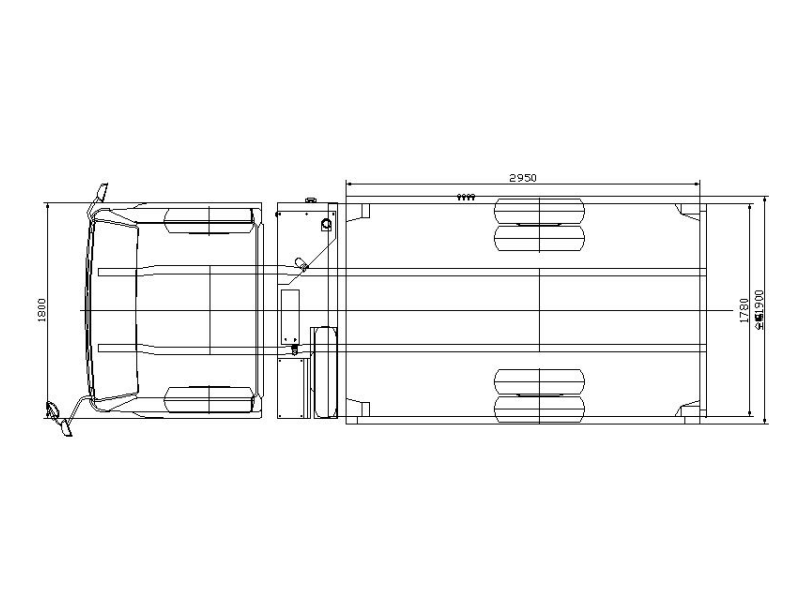

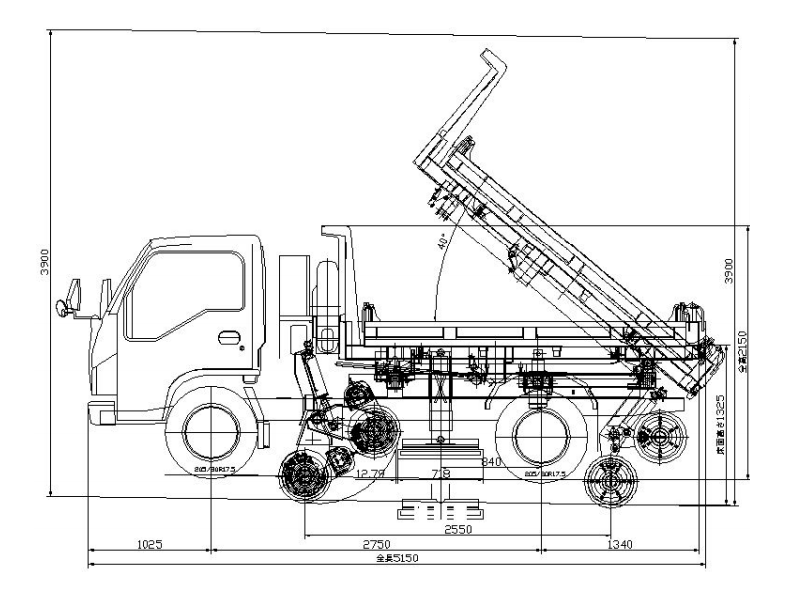

主要寸法図

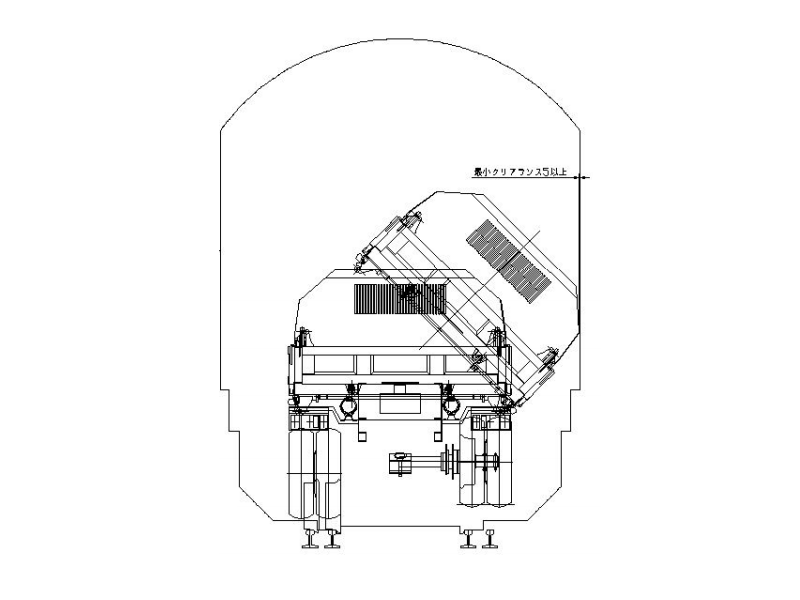

主要寸法図です。下の画像をクリックすると拡大図面をご覧いただけます。
※本商品は予告なく外観・仕様の変更を行う場合がございますので、ご了承ください。
